FIZYKA PLAZMY / STELLARATORY
Stellaratory.
Fizyka gorącej plazmy.
Jak geometria pola wpływa na utrzymanie plazmy? Wprowadzenie do teorii, pomiarów Wendelsteina 7-X i ograniczeń obecnych modeli.
Ilustracja koncepcyjna wygenerowana przez AI · nie jest modelem W7-X
GEOMETRIA. TRANSPORT. EKSPERYMENT.
Skręcone pole ogranicza ucieczkę cząstek.
O jakości utrzymania decydują ich orbity, zderzenia i turbulencja.
01 — WPROWADZENIE
Fuzja jądrowa
w gorącej plazmie.
Fuzja łączy lekkie jądra atomowe w cięższe. Energia reakcji wynika z różnicy mas spoczynkowych: E = Δmc². Plazma to środowisko tej reakcji: gaz, w którym elektrony oddzieliły się od jąder. [9]
PRZYKŁADOWA REAKCJA · DEUTER + TRYT
²Hdeuter
+³Htryt
⟶⁴Hehel
+nneutron
17,6 MeVenergii na jedną reakcję
Około 80% energii zabiera neutron, a 20% — jądro helu, które może dalej ogrzewać plazmę. To reakcja rozważana dla elektrowni D–T; W7-X nie jest urządzeniem do spalania paliwa D–T. [6][9]
Utrzymanie magnetyczne
Pole magnetyczne kieruje ruchem naładowanych cząstek. Skręcone linie pola i odpowiednia geometria ograniczają ich ucieczkę z plazmy. [1]
Konwersja energii
W przyszłej elektrowni energia neutronów ogrzeje płaszcz otaczający plazmę. Obieg cieplny zasili turbinę i generator. [9]
Gorąca plazma nie oznacza jeszcze elektrowni. Dodatni bilans samej plazmy nie uwzględnia całego poboru prądu przez instalację ani sprawności zamiany ciepła w elektryczność. [5]
02 — W CENTRUM: STELLARATOR
Utrzymanie plazmy
w polu 3D.
Stellarator wytwarza podstawowy skręt linii pola za pomocą zewnętrznych cewek. Nie wymaga do tego dużego prądu toroidalnego w plazmie. Prądy powstające w samej plazmie mogą jednak modyfikować równowagę. [1]

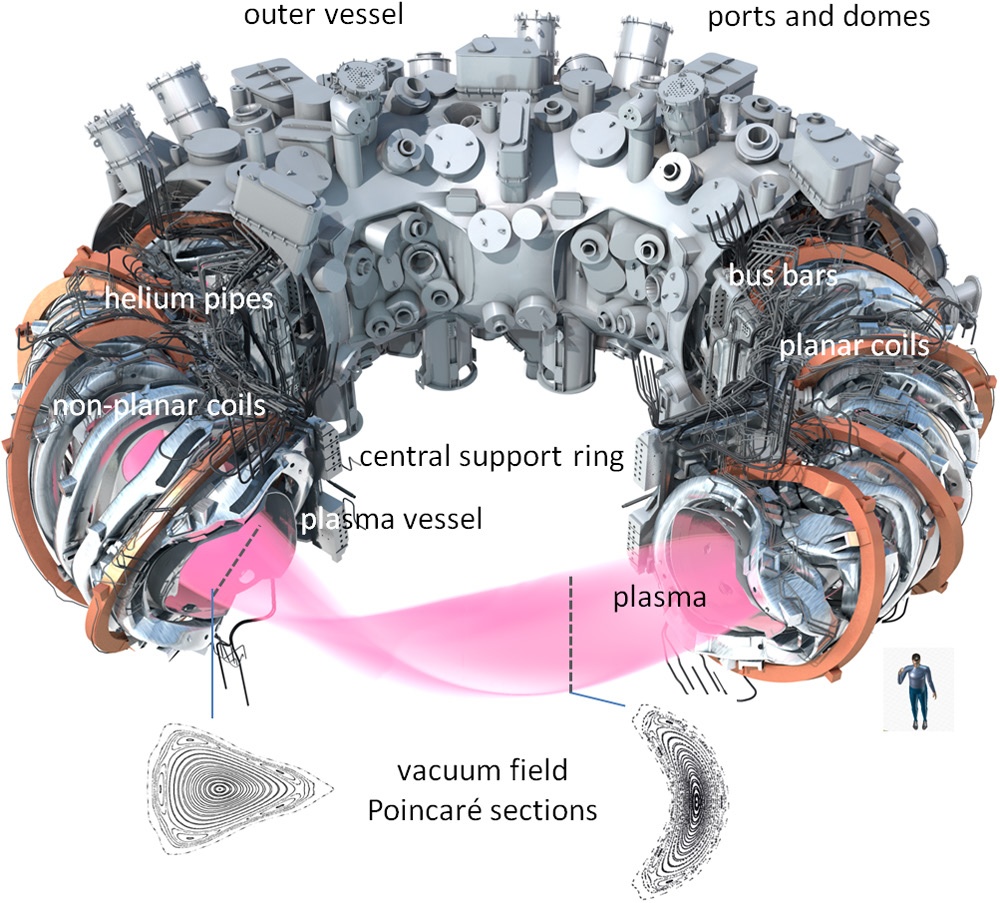

WNĘTRZE STELLARATORAWENDELSTEIN 7-X
Geometria ukryta pod obudową.
Przekrój pokazuje cewki, komorę plazmową, instalację helową i konstrukcję nośną. Różowy obszar przedstawia plazmę — to wizualizacja budowy urządzenia, nie fotografia wyładowania.
Obejrzyj detale w pełnym rozmiarzeT. Klinger i in. / Wendelstein 7-X Team · Źródło ilustracji · CC BY 3.0
Oryginalna ilustracja bez zmian; podpisy angielskie.
Oryginalna ilustracja bez zmian; podpisy angielskie.
Powierzchnie i skręt pola
Transformacja rotacyjna ι opisuje średnią liczbę obiegów linii pola wokół przekroju torusa na jeden obieg wzdłuż torusa. Zagnieżdżone powierzchnie nie są gwarantowane: mogą wystąpić wyspy magnetyczne i obszary chaotyczne. [10]
Transport neoklasyczny
W7-X zoptymalizowano pod kątem ograniczenia strat neoklasycznych, wynikających ze zderzeń i dryfów w niejednorodnym polu. Turbulencja pozostaje osobnym wyzwaniem. [2]
Brzeg plazmy i dywertor
Dywertor kieruje strumienie cząstek i ciepła na przeznaczone do tego powierzchnie. Stabilny, chłodzony brzeg plazmy jest równie ważny dla długiej pracy jak dobre utrzymanie w rdzeniu. [3]
F = q(E + v × B)
Siła Lorentza wiąże ruch ładunku q z polami E i B. Pole magnetyczne zakrzywia tor, lecz samo nie wykonuje pracy nad cząstką.
To nierelatywistyczny opis pojedynczej cząstki.
ρL = mv⊥ / (|q|B)
Promień Larmora ρL określa skalę wirowania. Gdy jest mały względem skali zmian pola, można śledzić środek tego ruchu i jego dryfy.
m oznacza masę; v⊥ — prędkość prostopadłą do pola.
∇p = j × B
Gradient ciśnienia p równoważy siłę magnetyczną związaną z gęstością prądu j. Tu pomijamy przepływ i przyjmujemy izotropowe ciśnienie.
Istnienie równowagi nie dowodzi jej stabilności.
Praca w stanie ustalonym
Mniejsza zależność od dużego prądu w plazmie ułatwia drogę do stanu ustalonego i usuwa główny mechanizm gwałtownych zerwań tego prądu. Nie usuwa wszystkich niestabilności. [1]
03 — PORÓWNANIE KONFIGURACJI
Stellarator
a tokamak.
Stellarator i tokamak utrzymują plazmę magnetycznie. Różnica dotyczy przede wszystkim sposobu wytworzenia skręconego pola. [2]
| Cecha | Stellarator GEOMETRIA 3D | Tokamak SYMETRIA OSIOWA |
|---|---|---|
| Skąd bierze się skręt pola? | Głównie z zewnętrznych cewek o złożonym kształcie. | Z połączenia pola cewek i pola dużego prądu płynącego w plazmie. |
| Długa praca | Nie wymaga transformatorowego podtrzymywania dużego prądu plazmowego. | Stan ustalony wymaga nieindukcyjnego podtrzymywania prądu, w tym udziału prądu bootstrap. |
| Główne wyzwania | Projekt i wykonanie cewek 3D, transport, cząstki szybkie i dywertor. | Kontrola prądu i niestabilności, unikanie dysrupcji, transport i dywertor. |
| Przykłady | Wendelstein 7-X, LHD | JET, ASDEX Upgrade, ITER |
WYNIK TOKAMAKA
69,26 MJ energii fuzji w JET w impulsie z kampanii D–T w 2023 r., ogłoszone w lutym 2024 r. To energia reakcji jądrowych — inna wielkość niż energia grzania przepływająca przez W7-X. Wynik nie oznacza dodatniego bilansu całej instalacji. [8]
04 — INTERAKTYWNE LABORATORIUM
Modele utrzymania
i bilansu energii.
Interaktywne przykłady oddzielają geometrię pola od globalnego bilansu energii. Każdy model ma jawne założenia; wykresy pokazują obliczenia, a nie pomiary.
BILANS GLOBALNY · PRZYBLIŻENIE 0D
Co zmienia energię plazmy?
dW/dt = Paux + Pα − Pstrat
W to energia cieplna plazmy. Paux oznacza pochłoniętą moc grzania zewnętrznego, Pα — moc oddawaną przez cząstki alfa, a Pstrat — łączne straty przez transport i promieniowanie. To uproszczony bilans, bez rozdzielenia elektronów i jonów.
- τE = W / Pstrat
- Efektywny czas utrzymania energii w tym modelu. Nie jest czasem trwania wyładowania.
- niTiτE
- Potrójny iloczyn: gęstość jonów × temperatura jonów × czas utrzymania. Porównania wymagają zgodnych definicji i sposobów uśredniania.
- Qplazmy = Pfuzji / Paux
- Tu odnosimy moc fuzji do pochłoniętej mocy grzania zewnętrznego. Q = 1 nie oznacza dodatniego bilansu elektrycznego instalacji. [5]
GEOMETRIA POLA
Geometria
linii pola
Obróć schemat i porównaj stellarator z tokamakiem. Wyłącz cewki, aby lepiej zobaczyć powierzchnię plazmy i przykładową linię pola.
Ten model upraszcza geometrię. Szczegółowy przekrój W7-X w sekcji o stellaratorze pokazuje konstrukcję rzeczywistego urządzenia.
Porównaj zasady działaniaMODEL / 01SCHEMAT 3D
powierzchnia plazmy cewki linia pola
Schemat parametryczny, nie rekonstrukcja W7-X. Linie ilustrują geometrię, nie wynik obliczeń pola rzeczywistych cewek.
MODEL / 02
Zanik energii po grzaniu
Przyjmij plazmę ogrzaną do wybranej temperatury, a potem wyłącz grzanie. Zobacz, jak szybko stygnie.
0,13,0 × 10²⁰ m⁻³
1 keV20 keV
0,05 s3,00 s
Parametry początkowe są przykładem edukacyjnym, a nie zapisem konkretnego wyładowania W7-X.
POTRÓJNY ILOCZYN · nᵢTᵢτEMODEL 0D
m⁻³ · keV · s
Zwiększenie każdego z trzech parametrów podnosi potrójny iloczyn.
Energia po wyłączeniu grzania
wybrany czas utrzymania odniesienie: τE = 0,20 s
Energia początkowa
Pozostała energia
Temperatura początkowa
Gotowe. Uruchom symulację lub przesuń suwaki.
Wyprowadzenie i ograniczenia modelu +
Zanik energii: po wyłączeniu grzania przyjmujemy Paux = Pα = 0 i Pstrat = W/τE. Stąd dW/dt = −W/τE, więc W(t) = W₀ exp(−t/τE). Przy stałym τE po jednym takim czasie pozostaje około 37% energii. Czas impulsu i τE to różne wielkości.
Energia początkowa: W₀ = 3nᵢTV, przy nₑ = nᵢ, Tₑ = Tᵢ = T oraz jednorodnej plazmie jednoładunkowych jonów. Przyjęto V = 30 m³ wyłącznie jako skalę przykładu. T w tym wzorze jest energią kBT, zapisaną w dżulach. Przeliczamy: 1 keV = 1,602176634 × 10⁻¹⁶ J oraz około 11,6045 mln K.
Zakres: model nie oblicza reaktywności D–T, samogrzania alfa, bilansu elektrycznego, transportu turbulentnego ani równowagi magnetohydrodynamicznej. Suwaki zmieniają parametry niezależnie — w urządzeniu są one sprzężone. Krzywe są obliczeniami ilustracyjnymi, nie danymi eksperymentalnymi.
Potrójny iloczyn pomaga porównywać warunki plazmy, ale nie ma jednego progu gwarantującego elektrownię. Warunki zależą m.in. od paliwa, temperatury, strat i definicji zysku Q. Podstawa interpretacji: Wurzel i Hsu [5].
05 — WYBRANE WYNIKI BADAŃ
Co pokazują
badania?
Dla każdego wyniku wskazujemy metodę, obserwację i granicę interpretacji. Publikacje recenzowane oraz komunikat IPP z 2025 r. mają odrębne oznaczenia.
W7-X · KAMPANIA OP 2.3 · 202543sutrzymania wysokiego potrójnego iloczynu
KOMUNIKAT IPPDługotrwała faza
Długotrwała faza
wysokich parametrów
22 maja 2025 r. W7-X utrzymywał wysoką wartość nTτE przez 43 sekundy. W innym wyładowaniu kampanii uzyskano 1,8 GJ obrotu energii grzewczej przez 360 s — to energia dostarczonego grzania, nie energia wytworzona przez fuzję. [7]
Zakres interpretacji. Aktualizacja IPP z 30 czerwca 2025 r. uwzględnia później ujawnione wyniki JET. W7-X i JET osiągnęły porównywalny poziom potrójnego iloczynu przy długich impulsach. Nie jest to rekord absolutny nTτE ani demonstracja dodatniego bilansu energii.
Komunikat wraz ze sprostowaniem ↗2016 POMIAR TOPOLOGII POLA
Weryfikacja pola
magnetycznego
- Metoda
- Śledzenie wiązki elektronów i przekroje Poincarégo przed eksperymentami z gorącą plazmą.
- Wynik
- Zmierzona rezonansowa składowa błędu pola była mniejsza niż 10⁻⁵ pola głównego.
- Ograniczenie
- Dotyczy badanej składowej i konfiguracji; nie wszystkich błędów pola ani jakości utrzymania energii.
2021 EKSPERYMENT + ANALIZA
Ograniczenie strat
neoklasycznych
- Metoda
- Pomiar profili gęstości i temperatury oraz obliczenia strumieni energii dla różnych konfiguracji pola.
- Wynik
- W wyładowaniu 20180918.045: Wdia = 1,02 MJ, grzanie mikrofalowe ECRH 4,5 MW i τE ≈ 0,23 s. Analiza potwierdza rolę optymalizacji.
- Ograniczenie
- Wdia jest energią zmagazynowaną w plazmie, nie energią fuzji. Wynik nie oznacza usunięcia transportu turbulentnego.
2022 WYNIK NUMERYCZNY
Precyzyjna
quasi-symetria
- Metoda
- Optymalizacja konfiguracji pola i numeryczne śledzenie orbit cząstek.
- Wynik
- Uzyskano pola quasi-osiowosymetryczne i quasi-helikalne z bardzo małymi odchyleniami od quasi-symetrii w znacznej objętości.
- Ograniczenie
- Obliczenia pola nie dowodzą osiągnięcia takich parametrów w wyładowaniu ani wykonalności całej elektrowni.
Jak czytać te wyniki? +
W7-X wykorzystuje optymalizację zbliżoną do quasi-izodynamicznej. Quasi-symetria z pracy Landremana i Paul to inna strategia kształtowania pola. Obie dążą do lepszego utrzymania cząstek; nie należy utożsamiać ich z tym samym projektem. [2][4]
Nie porównuj bezpośrednio energii grzania W7-X, energii fuzji JET i potrójnego iloczynu. To różne wskaźniki. W obrębie nTτE istotne są także definicja gęstości, temperatury centralne lub uśrednione oraz czas trwania fazy wysokich parametrów. [5]
